제품 상세 정보:
결제 및 배송 조건:
|

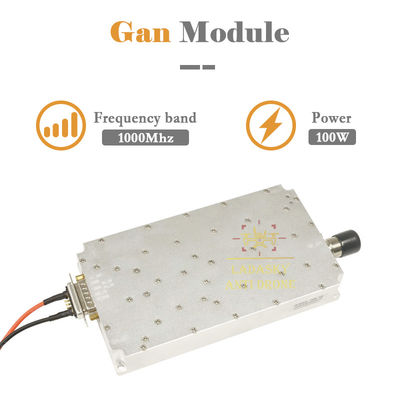

| 제품 이름: | LDSK GaN 모듈 | 빈도: | 1000MHz |
|---|---|---|---|
| 초과 전력: | 100W | 전압: | 30Vdc 범위: 24-36V |
| 제품 크기: | 170*94*26.5mm (연결기를 제외) | 제품 무게: | 1.5kg |
| 대역 내 변동: | ≤2.5 (피크 대 피크 값) | 대역 내 그룹 지연: | ≤1us |
| 입력 전압 정재파 비: | ≤1.35 | ||
| 강조하다: | 1000MHZ GaN 증폭기,1G GaN 증폭기 |
||
|
빈도
|
1000Mhz
|
|
출력 전력 (dBm)
|
100W ((50dBm)
|
|
밴드 내 그룹 지연
|
≤1m
|
|
이득
|
45±1.0,45±1.0 (외부 입력 6dbm, 전력 증폭기 출력 50dbm)
|
|
밴드 내 변동 (dB)
|
≤2.5 (피크에서 피크 값)
|
|
입력 전압 정지파 비율
|
≤1.35
|
|
출력 전압 정전파 비율
|
≤1.3
|
|
공급 전압 전형적
|
+30Vdc 범위: 24-36V
|
|
공급 전류
|
+30Vdc@100W≤5.5A
|
|

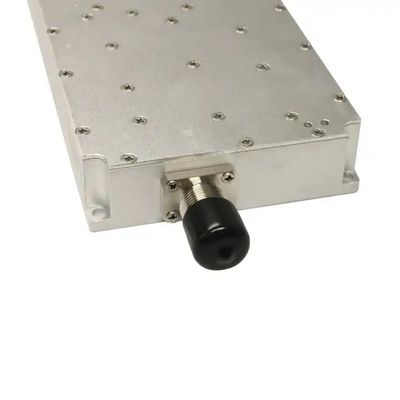

출력 RF 커넥터
|
N-50KFD
|
|
크기
|
170×94×26.5mm (연결기를 제외한)
|
|
입력 신호 소스
|
내장된 고효율 모듈레이션 스위프 신호 소스, 외부 소스에 연결될 수 있다
|
|

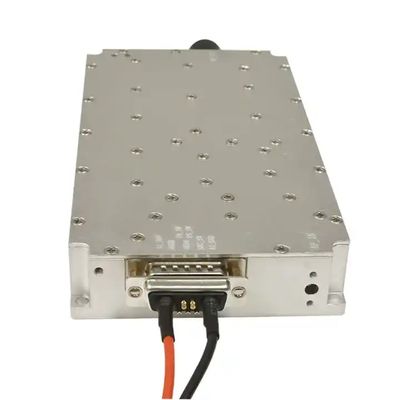

1 7W2 남성 소재
2 피드루 콘덴서 (위에서 아래로) |
1: A1은 30V 입력 전력, A2는 GND입니다.
2: 7W2의 첫 번째 핀은 PA_SW 전력 증폭기 활성화입니다. 3: 상부 횡단 코어 콘덴시터는 SRC_SW (내부 신호 소스 스위치), 높은, 낮은 오프; 4: 아래 피드러우 콘덴시터는 PS_SW (내부 및 외부 소스 스위치), 높습니다: 외부 소스; 낮습니다: 내장 소스; |
| 양 (PCS) | <100pcs | <500 | 500-1000 | >1000 |
| 진행 시간 (일) | 3 | 3-5 | 7-12 | 협상할 것 |
| 항목 | 로고 | 빈도 | 힘 | 포장 |
| MOQ (PCS) | 1 | 1 | 1 | 1 |
회사 프로필
| 판매 단위: | 단일 항목 |
| 단일 패키지 크기: | 20x10x5cm |
| 단일총중량: | 00.2kg |
| 패키지 종류: | 각 조각은 개별적으로 가방에 포장되고 그 다음에는 카튼에 포장됩니다. |
담당자: Miss. Amber
