제품 상세 정보:
결제 및 배송 조건:
|
| 빈도: | 2180-2280mhz | 전원 공급: | 100W |
|---|---|---|---|
| 전원 평탄성: | 5 dBi | VSWR 보호: | 알람 표시, 고수준 보호 |
| 공급전류: | <8.5A | 입력 연결: | SMA |
| 출력 연결: | n형 | 크기: | 170*77*24mm |
| 무게: | 350g | 온도 보호: | 온도 감지 전압, 온도 전압 첨부 도표 |
| 강조하다: | 반 Dji RF 증폭기 모듈,RF 증폭기 모듈,사용자 정의 RF 전력 증폭기 모듈 |
||
|
빈도
|
2180-2280mhz
|
|
전원 공급
|
100W
|
|
포화 출력
|
50±1dBm @input=5dBm
|
|
작동 전압
|
DC:28-32V
|
|
보호
|
온도 보호 90도, 역전력 30W 보호
|
|
작동 전류
|
≤8.5A
|
|

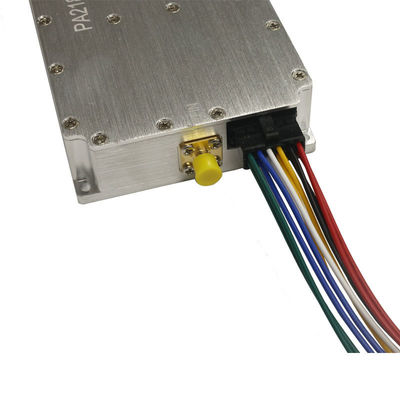

전원 공급 장치 모니터링 인터페이스
|
전원 공급: 용량 전원
핀1:GNDPin2:GND 핀3: 28V 핀4: 28V 핀5: 28VPin6: 28V 핀7: GND 핀8: GND 핀9: 전력 표시 ((0-3.3V,전력 감지 전압) 핀10:VSWR 보호 ((0-3.3V,경보 표시,높은 수준의 보호) PIN11: 컨트롤을 활성화하십시오 ((3.3-5V,높은 수준, 낮은 수준 3.3-5V) Pin12:온도 표시 ((0-5V,온도 감지 전압, 온도 전압 첨부 다이어그램) |
|
입력 RF 포트
|
SMA
|
|
출력 RF 포트
|
N-F
|
|
크기
|
170*77*24mm
|
|
작동 온도
|
65°C
|
