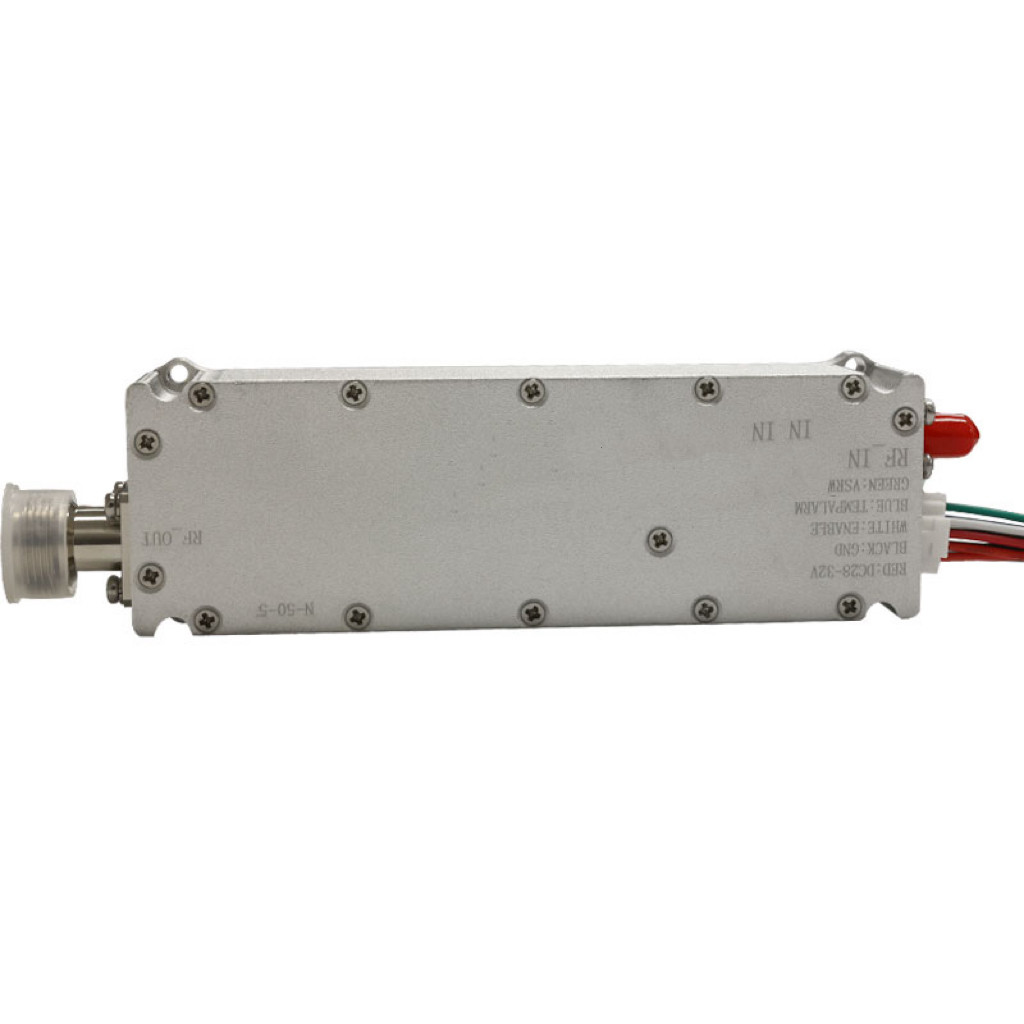

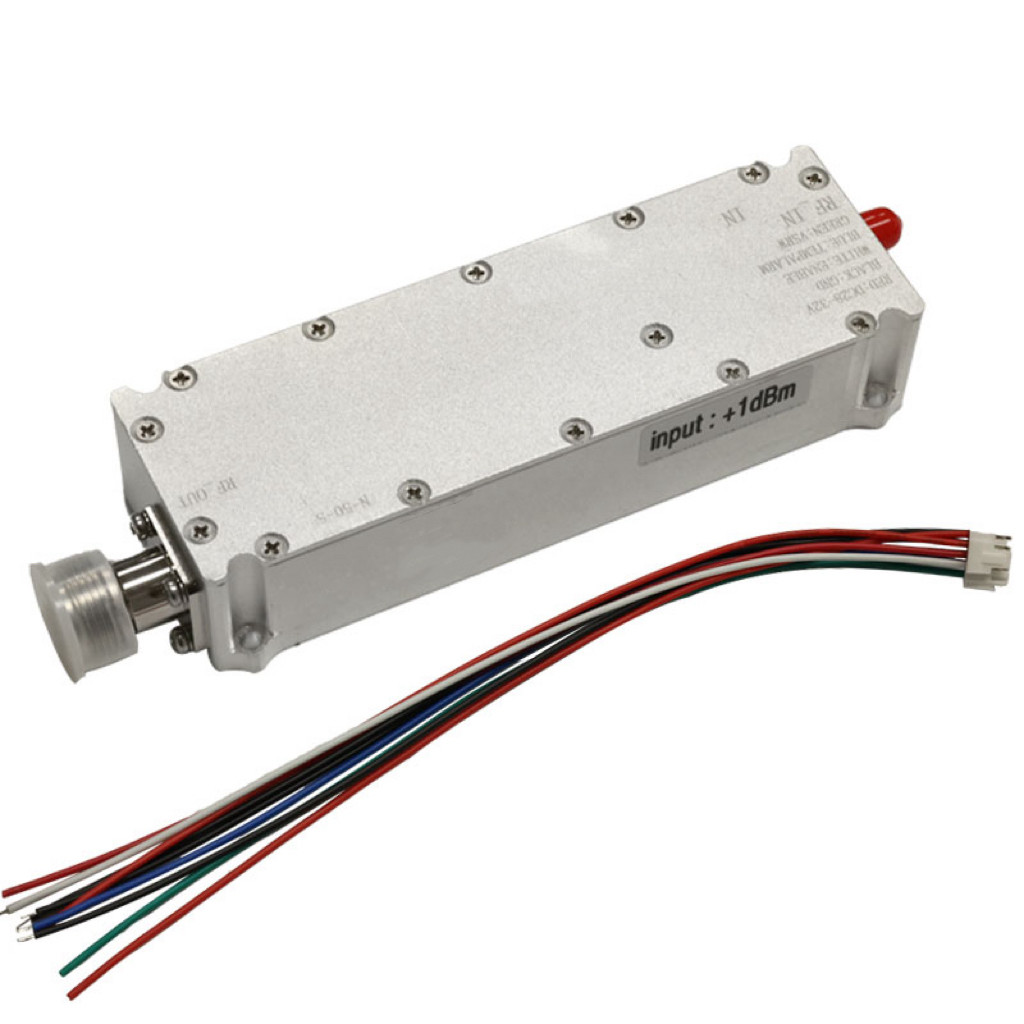

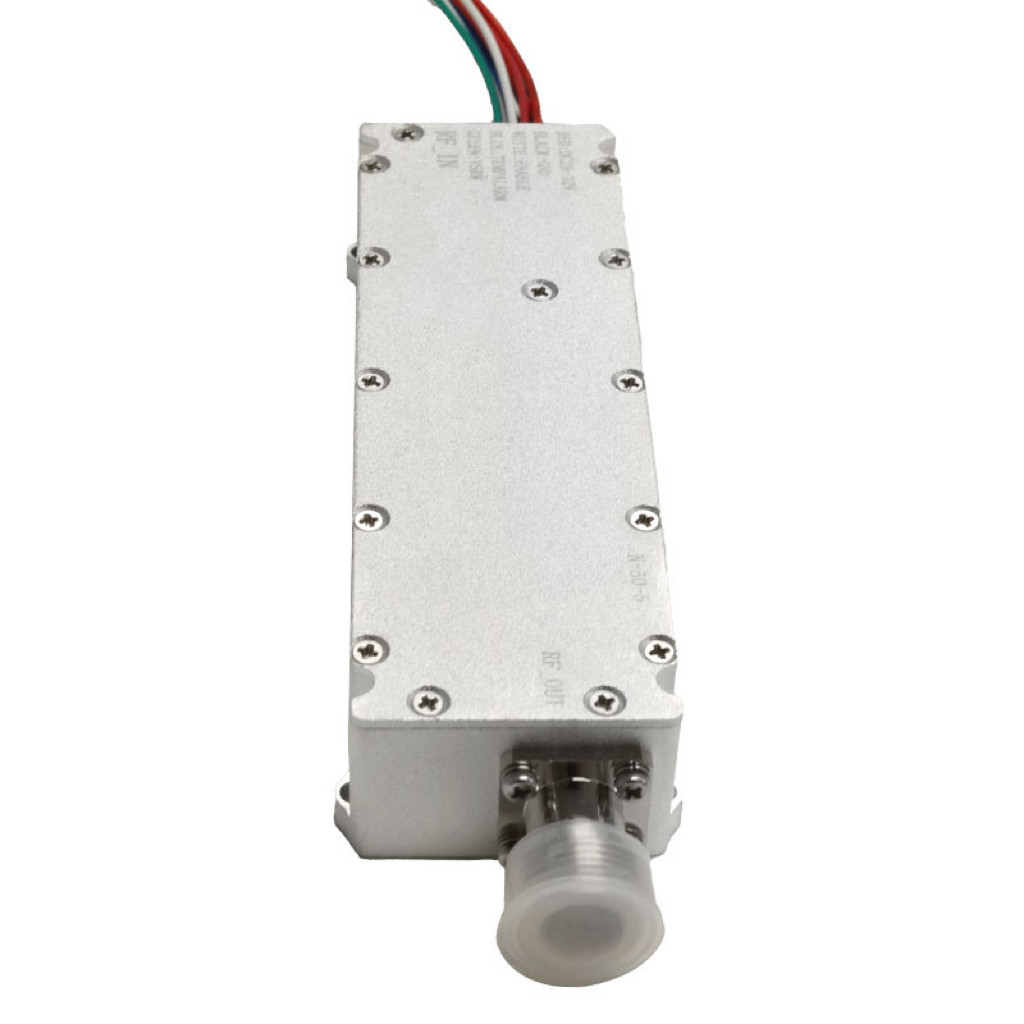

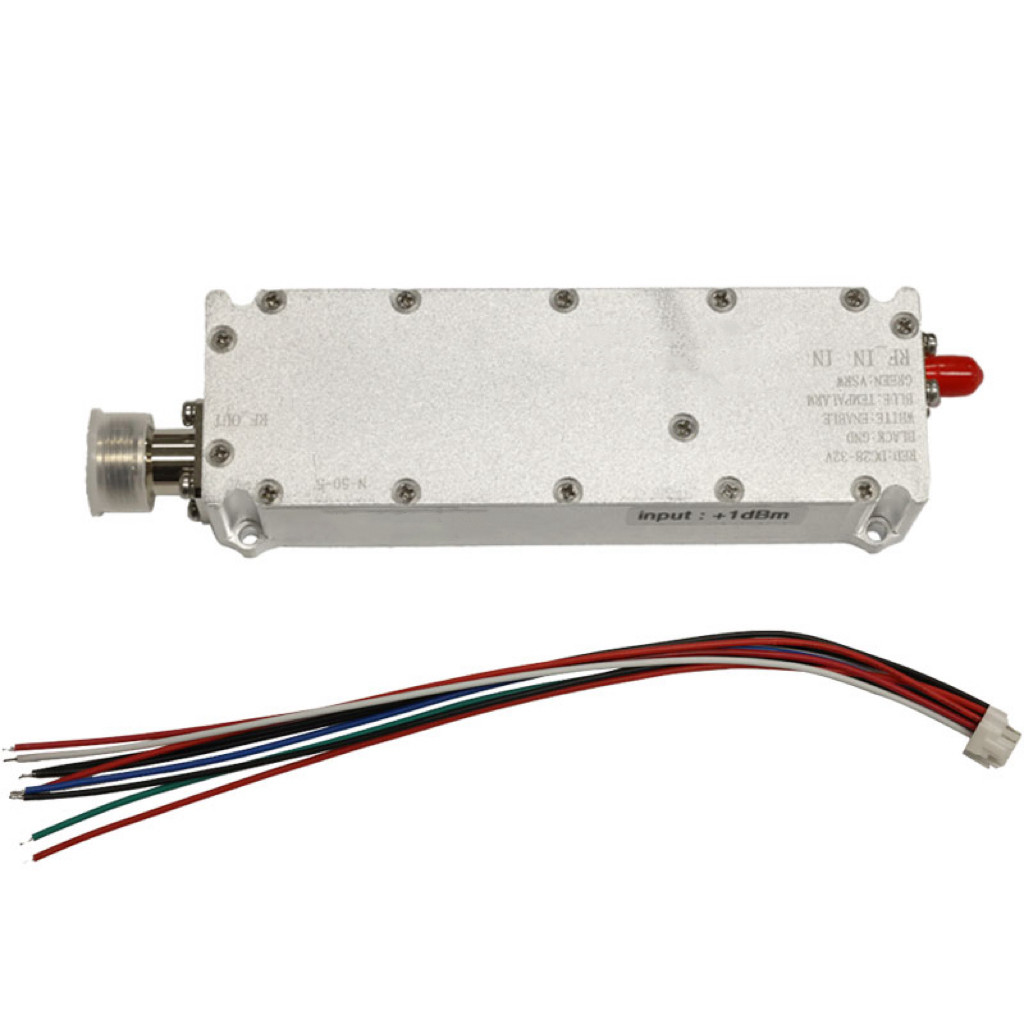

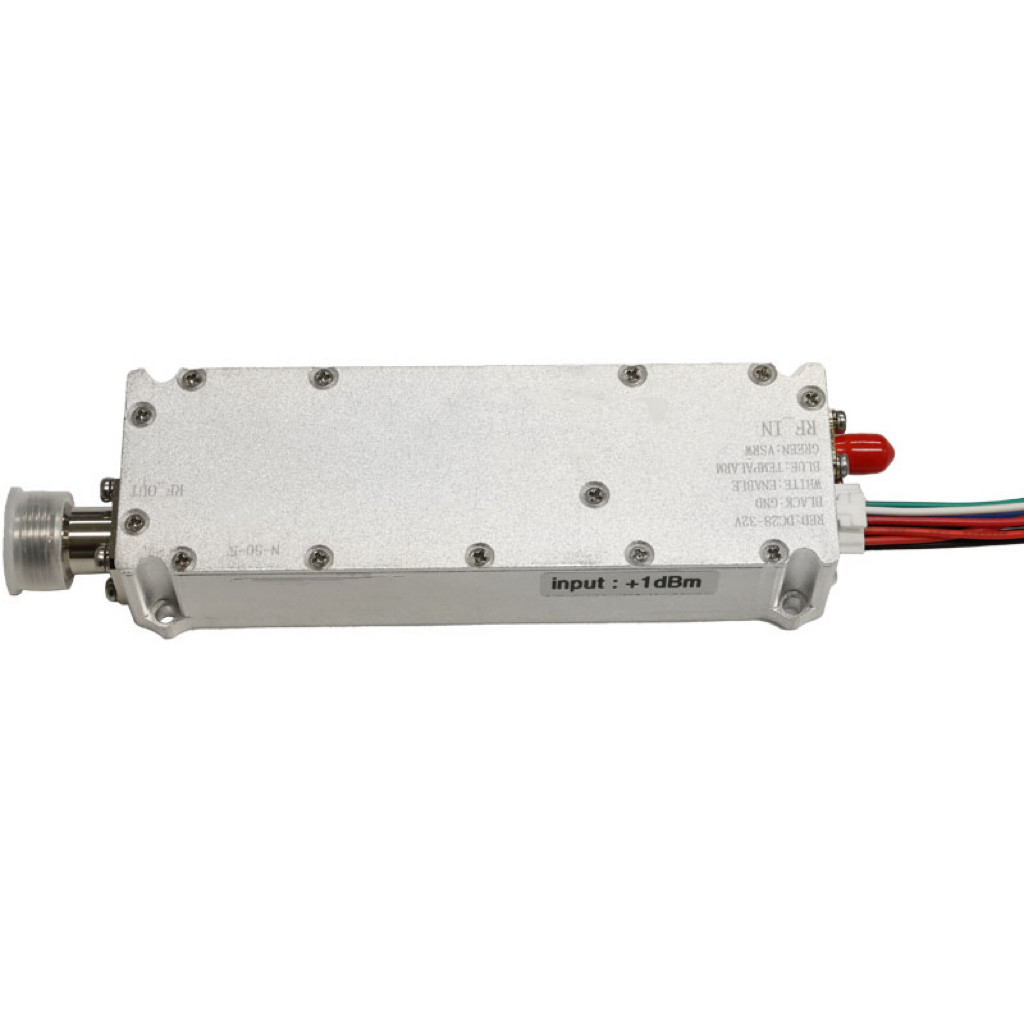

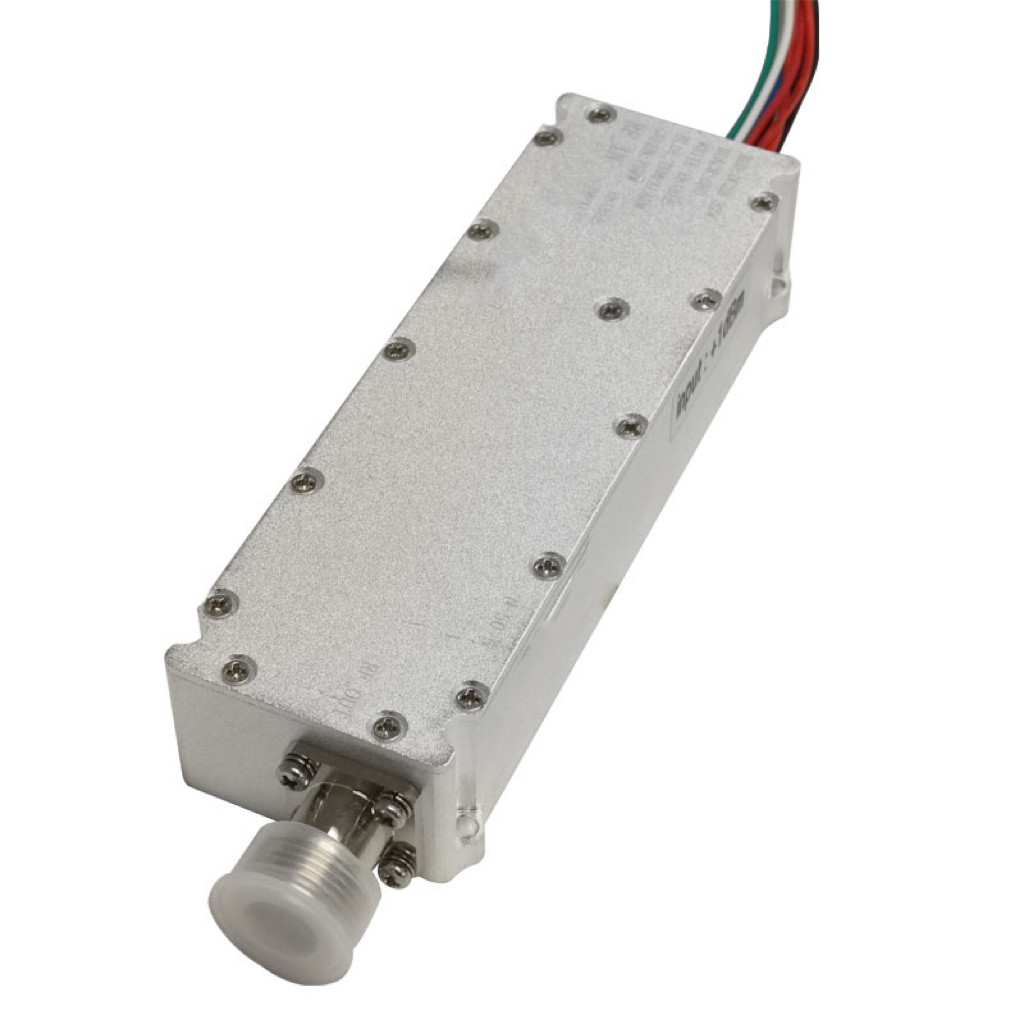

1160-1300MHz 50W RF 전력 증폭기 모듈
| 원래 장소 | 광둥, 중국 |
|---|---|
| 브랜드 이름 | LDSK |
| 최소 주문 수량 | 2개 부분 |
| 가격 | $235.00/cases 1-49 cases |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| 공급 능력 | 5000PCS / 월 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
궁금한 점이 있으시면 24시간 온라인 도움을 제공합니다.
x제품 상세 정보
| 빈도 | 1160~1300MHz | 전원 공급 | 50W |
|---|---|---|---|
| 포화 출력 전력 | 47±1dBm @입력=3~5dbm | 이득 | 45±2dB |
| 공급전류 | ≤4A | 작동 전압 | 직류+32V |
| 온도 보호 (주의) | 온도 보호 90도 (PIN8 참조) | VSWR 보호(경고) | 역전원 15W 보호 |
| 무게 | 350g | 크기 | 120*42*24.5mm |
| 강조하다 | FPV 장비 RF 전력 증폭기 모듈,50W rf 전원 모듈 |
||
제품 설명
제품 설명
사양
|
품목 이름
|
기술 매개 변수
|
|
작업 주파수
|
1160~1300MHz
|
|
포화 출력
|
47±1dBm @input=3~5dBm
|
|
이득
|
45±2dB
|
|
밴드 내 변동
|
≤2.0dB
|
|
범주 밖의 거짓 |
9kHz~1GHz:≤-36dBm/30kHz
1GHz~12.75GHz:≤-30dBm/30KHz |
|
입력 VSWR/출력 VSWR
|
≤2
|
|
온도 안정성
|
≤±1.5dB
|
|
작동 전압
|
DC+32V
|
|
온도 보호 (주의)
|
온도 보호 90도 (PIN8 참조)
|
|
VSWR 보호 (주의)
|
역전력 15W 보호
|
|
작동 전류
|
≤4A
|
|
전원 공급 장치 모니터링 인터페이스
|
전원 공급: 2*4PIN
PIN1:DC+28V;PIN2:DC+28V;PIN3:DC+28V;PIN4:PA_EN;PIN5:GND;PIN6:GND;PIN7:GND;PIN8:TEMPALARM(0V-ALARM3.3V-정상적인) |
|
입력 RF 포트
|
SMA-KFD
|
|
출력 RF 포트
|
N-KFD
|
|
크기
|
120×42×24.5mm
|
|
작동 온도
|
-20°C+55°C
|
