| 작동 주파수: | 6000-8000MHz | 작업 대역폭: | 2000MHz |
|---|---|---|---|
| 출력 전력: | 47 ± 1dB | 효율성: | ≤35% |
| 대역 변동: | 3.0dB 이하 | 작업 환경 온도: | -40 5+55 ℃ |
| 상대 습도: | 5%～ 95%, 응축 없음 | 저장 온도: | -40~+85C |
| RF 입력: | SMA | RF 출력: | 엔 |
| 강조하다: | RF 전력 증폭 모듈 100W,FPV용 RF 전력 증폭 모듈 |
||
6-8G 50W RF 전력 증폭기 모듈 6000-8000MHZ FPV Autel Dji 부스트 FPV 범위 및 신호 강도용 6-8Ghz 50W 안티 드론 모듈
제품 설명
| RF 출력 | |
|
테스트 항목 |
기술 사양 |
|
작동 주파수 |
6000-8000MH |
|
작동 대역폭 |
2000MHZ |
|
출력 전력 |
47±1dB |
|
이득 |
|
|
효율 |
≤35% |
|
대역 내 변동 |
≤3.0dB |
| EVM | |
|
입력 및 출력 정재파 |
|
| ACLR | |
| 스위프트 | |
| 증폭기 전원 공급 장치 RF 응답 (증폭기 켜기 및 끄기) |
증폭기는 높은 레벨에서 켜지고 낮은 레벨에서 꺼집니다. |
|
환경 |
|
| 작동 환경 온도 | -40～+55℃ |
|
작동 온도 |
|
|
상대 습도 |
5%～95%, 결로 없음 |
|
보관 온도 |
-40～+85℃ |
| RF 입력 | SMA |
| RF 출력 | SMA |
인터페이스 정의
|
N.O. |
인터페이스 이름 |
비고 |
| 1 |
증폭기 스위치 |
증폭기 높은 레벨은 켜지고 낮은 레벨은 꺼짐 3.3-5V, 흰색 선 |
| 2 | GND | 검은색 케이블 |
| 3 | GND | 검은색 케이블 |
| 4 | 28V | 빨간색 케이블 |
| 5 | 28V | 빨간색 케이블 |
| 6 | 28V | 빨간색 케이블 |

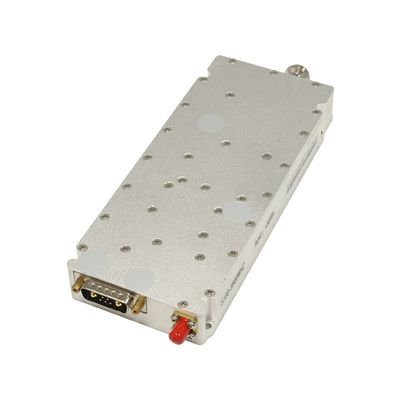

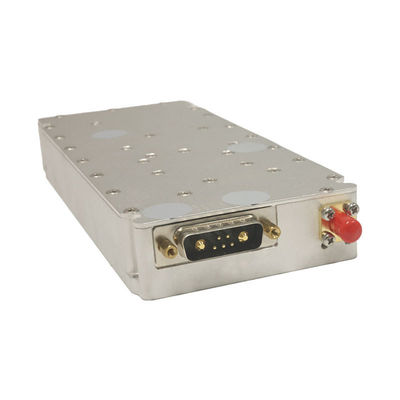

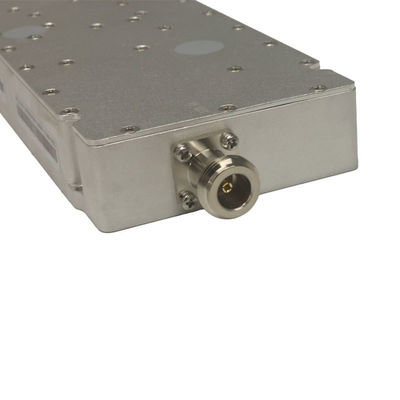

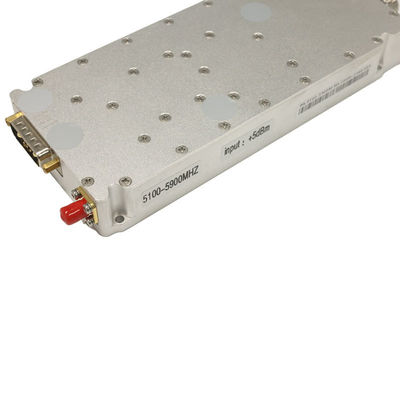

제품 사진
